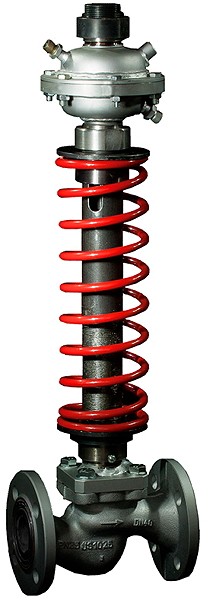

Регулятор давления "после себя" РА-А 200 Ду20 Ру25 чугунный фланцевый

Для установки в системах для водяного и насыщенного пара, при температуре среды не более 220°С и давлении 2,5 МПа (25 бар)..

• Рабочая среда: вода, пар, нейтральные среды.
• Рабочее давление: 25 бар.
• Рабочая температура: -25 до +220°С
• Производство: Беларусь.
• Вес: 14,0 кг.

Технические характеристики

• № диапазона настройки регулятора (Мпа):
  0 (0,01...0,1); 1 (0,04...0,16); 2 (0,1...0,4)
  3 (0,3...0,7); 4 (0,6...1,2)
• Условная пропускная способность, Kv, куб.м/ч: 1,6; 2,5; 4,0; 6,3.
• Зона пропорциональности, %: не более 6.
• Зона нечувствительности, %: не более 1,6.
• Постоянная времени, сек: не более 6.
• Относит. протечка, % от Kv: не более 0,05.

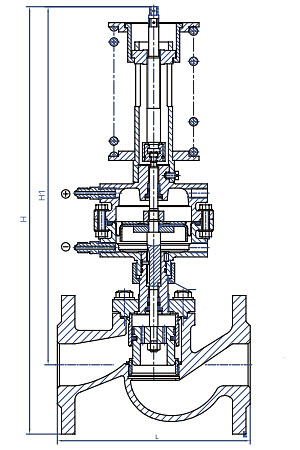

Размеры:

• L=150 мм (строительная длина)
• H=620 мм
• H₁=567 мм

Материалы

Виды регуляторов серии 100:

РА-М – регулятор перепада давления, осуществляющий автоматическое поддержание перепада давления на гидравлическом сопротивлении, в том числе между подающим и обратным трубопроводами, а также предохраняет арматуру объекта от резких перепадов давления.
РА-А – регулятор давления «после себя» (редуктор давления) обеспечивает автоматическое поддержание после регулятора отрегулированного при наладке давления в трубопроводе.
РА-В – регулятор давления «до себя» (перепускной клапан) обеспечивает функцию поддержания установленного в трубопроводе давления до регулятора.
